Парктронік Gazer PA45R Black

Парктронік Gazer PA45R (чорний)

Ключові переваги

• Професійні датчики 58 kHz та інноваційний принцип визначення відстані на основі тригонометричних рівнянь
• Об'єднання задньої і передньої системи в єдину, з підключенням до загального дисплею або динаміку
• Самодіагностика несправностей при включенні, автоматичне визначення запасного колеса і фаркопу
• Підключення до опціональному дисплею PAD20 і дзеркалам Gazer для відображення графічної інформації одночасно з зображенням камери заднього виду
• Внутрішні датчики для установки в один рівень з бампером
• Настроювання висоти установки, дальності роботи і геометрії бампера за допомогою DIP перемикачів на центральному блоці
• Опціональний програматор для професійної установки
• Надійне виконання проводки підключення, підвищена захист датчиків від пилу і вологи IP67

Парктроніки Gazer PA45R з професійними ультразвуковими датчиками 58 kHz та тригонометричній системою розрахунку відстаней забезпечують високу надійність і точність вимірювань до будь-яких об'єктів і при будь-якій температурі, дозволяють встановити датчики нижче стандартного рівня або на різній висоті, налаштувати під особливості будь-якого автомобіля і навіть на визначення бордюрів. Паркувальний асистент Gazer PA45R можливо об'єднати з передньої системою Gazer PA40F/PA45F в єдину систему, підключити до опціональному дисплею PAD20 або до будь-якої моделі дзеркала заднього виду Gazer для відображення індикації разом із зображенням камери заднього виду. Система паркування Gazer PA45R включає внутрішні датчики для установки в один рівень з бампером.

Професійні датчики і тригонометричний розрахунок відстані

Паркувальна система Gazer PA45R використовує професійні ультразвукові датчики із частотою роботи 58kHz, що дозволяє значно підвищити точність і надійність вимірювань, а також встановлювати датчики нижче стандартного рівня. Датчики, що мають максимальний кут виявлення по горизонталі, включаючи пропуски і сліпі зони між датчиками. Вони спеціально розроблені для використання у різних погодних умовах. Чутливість і точність датчиків не знижуються в залежності від температури на вулиці, чи то сильні морози чи спекотні літні дні. Датчики також повністю захищені від бруду і води за стандартом IP67.

При обчисленні відстаней парктронік Gazer PA45R використовує алгоритм визначення об'єктів, заснований на тригонометричних рівняння. Для прорахунку відстані до перешкоди використовуються дані відразу з двох датчиків. Таким чином ви отримуєте точну інформацію про відстань до перешкоди, а не відстань від одного окремого датчика до об'єкта, як в інших паркувальних системах. Завдяки цьому датчики паркувальної системи можна встановлювати на різній відстані один від одного і на різній висоті, враховуючи при цьому всі особливості бампера автомобіля. Всі параметри легко налаштовуються під час установки системи з допомогою блоку перемикачів на центральному блоці або за допомогою програматора Gazer PAC30.

Об'єднання задній і передній систем

Парктронік Gazer PA45R (rear) являє собою систему паркувального асистента для установки в задній бампер автомобіля, має окремий блок управління і комплектується чотирма датчиками. Також автомобіль може бути встановлена система паркувального асистента в передній бампер Gazer PA40F (front), яка має окремий блок управління і чотири датчика. Системи створені таким чином спеціально для того, щоб виключити зайву прокладку проводів, уникнути наведень або перешкод при передачі сигналів від датчиків до блоку управління. При цьому передня і задня системи паркування Gazer з легкістю об'єднуються в єдину систему кабелем з стандартного комплекту поставки.

При об'єднанні двох систем в єдину використовується загальний динамік або підключення до дисплея Gazer PAD20. При русі назад передня система також залишається активною і повідомляє про наближення до об'єктів. Звукова частота сигналів передній і задній систем значно відрізняються, щоб водій на слух зміг без праці відрізнити і миттєво відреагувати. При підключенні єдиної системи до дзеркала Gazer на зображенні виводиться індикація задній системи, а загальний динамік подає звукові сповіщення з двох систем одночасно.

Самодіагностика і алгоритми сповіщень

Паркувальний асистент Gazer PA45R проводить діагностику справності всіх датчиків при кожному включенні системи. Якщо який-небудь з датчиків виявиться пошкоджений або несправний, система проінформує про це. Також система автоматично детектує закріплені на автомобілі-аксесуари та обладнання, такі, як фаркоп, запасне колесо і навіть підніжка, і виключає ці об'єкти із зони виявлення перешкод. Також можливо більш точно налаштувати зони виявлення за допомогою перемикачів на центральному блоці або за допомогою комп'ютера і програматора Gazer PAC30.

Для забезпечення комфортної паркування або руху заднім ходом паркувальна система Gazer PA45R поділяє видимий простір позаду бампера автомобіля на статичну (ближню) і динамічну (дальню) зони. Якщо об'єкт перестав наближатися до автомобіля в динамічній (дальній) зоні, то система припиняє звукові сповіщення і відновлює тільки якщо відстань знову починає скорочуватися. При цьому в статичній (ближньої) зоні звукові сповіщення тривають постійно, навіть якщо відстань не скорочується.

Підключення до дисплея і дзеркалам Gazer

Парктронік Gazer PA45R стандартно комплектується динаміком, який сповіщає про наявність перешкод і наближення до них. Гучність динаміка можна відрегулювати або при необхідності відключити. Для візуального визначення перешкод і відстані до системи підключається опціональний графічний LCD дисплей Gazer PAD20, який приєднується замість стандартного динаміка. Дисплей підтримує роботу як з однією системою (тільки задній або тільки передній), так і з двома системами одночасно, відображає карту перешкод у графічному вигляді, відстань до перешкод і виробляє звукове сповіщення, причому звук різної частоти для передньої і задньої систем.

Система паркування Gazer PA45R сумісна з будь-якою моделлю дзеркала заднього виду Gazer, як серій MM/MU з вбудованим монітором, так і з серіями MMR/MUR з монітором і відеореєстратором. Підключення відбувається через кабель динаміка/дисплея аналогічний роз'єм на стандартній проводці дзеркала Gazer. При цьому графічна інформація про перешкоди виводиться поверх зображення камери заднього виду у вигляді заполняющихся різнокольорових гуртків у верхній частині зображення. При такому використанні одночасно підключається і дзеркало, і динамік, що дозволяє орієнтуватися при парковці як за графічної інформації, так і за попереджувальним звуковим сигналам.

Можливості установки і налаштування

Датчики пактроника Gazer PA45R мають унікальну розбірну конструкцію, і призначені для установки в бампер зсередини. Кріплення датчика розміщується на внутрішню частину бампера, і в нього встановлюється сам датчик. Таким чином видима зовні частину датчика знаходиться на одному рівні з поверхнею бампера, повністю як оригінальний паркувальний асистент, встановлений заводом виробником автомобіля. Для коректної роботи системи важливо, щоб кожен датчик був встановлений перпендикулярно землі або кут нахилу не перевищував 6 градусів.

При установці паркувального системи Gazer PA45R для більшості автомобілів всі необхідні параметри можна задати за допомогою перемикачів на корпусі центрального блоку. Якщо бампер автомобіля має нестандартний вигин або необхідно більш точно налаштувати роботу системи, можна скористатися опціональним програматором PAC30. За допомогою програматора можна точно настроїти такі параметри як відстань між датчиками, висота установки датчиків, вигин бампера, порядок розташування датчиків, змінити статичні і динамічні зони, налаштувати ширину видимості кожного окремого датчика, а також налаштувати звукову частоту попереджувальних сигналів.

Комплект поставки та рівень виконання

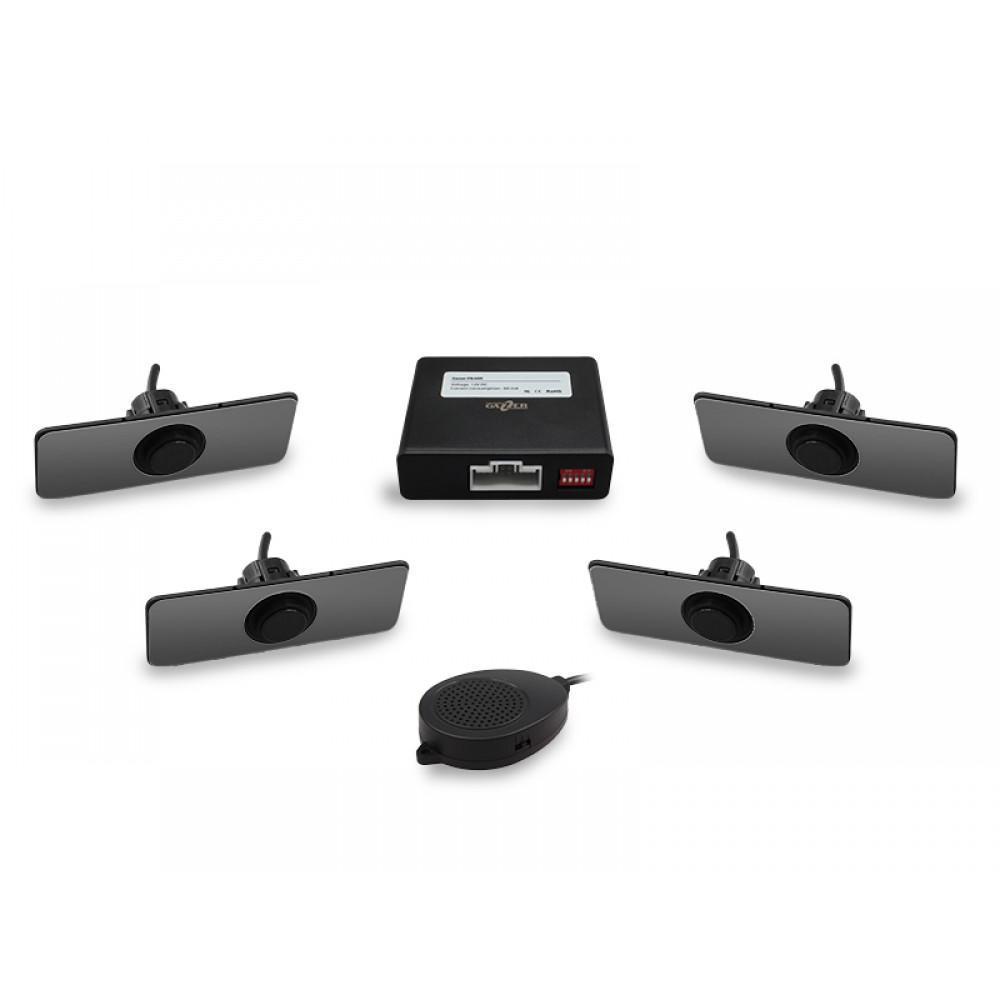

Комплект паркувальної системи Gazer PA45R призначений для професійної установки і включає в себе центральний блок управління, 4 датчика з кріпленнями для внутрішньої установки, динамік, три комплекти змінних адаптерів, комплект проводки, а також спеціальну фрезу, лінійку для розмітки бампера, інструкцію по установці і настройці.

Все компоненты системы и составляющие комплекта произведены Gazer по наивысшим стандартам автопроизводителей и отвечают самым высоким требованиям по качеству и безопасности. Так, все провода от датчиков к центральному блоку помещены в гофроизоляцию и дополнительно экранированы, датчики имеют высокую степень защиты IP67 и максимально широкий температурный диапазон работы, оснащены специальными герметичными разъемами. В комплекте предусмотрен удлинитель динамика/монитора для прокладки в переднюю часть салона длиной 8 метров, фреза имеет встроенную пружину для максимально точной и аккуратной сверловки.

Основные характеристики

• Напряжение питания - 9V-16V DC
• Максимальное потребление - 400 mA
• Громкость динамика - 95dB
• Регулировка громкости - Да (Low/High/OFF)
• Количество датчиков - 4 шт
• Диаметр датчика - 16,5 мм
• Частота работы датчика - 58 kHz
• Тип датчика - Пассивный
• Возможность изменения угла установки - Нет
• Минимальная высота установки - 30 см
• Возможность установки датчиков на разной высоте - Да
• Мінімальна відстань виявлення - від 10 см
• Максимальна відстань виявлення - 2,80 м
• Точність вимірювання - 1 см
• Час відгуку - 0,08 сек
• Логічні зони виявлення - Так, 2 зони (динамічна і статична)
• Налаштування системи - Так, DIP-перемикачів або програматор
• Автоматичне навчання бампер\фаркоп - Так
• Самодіагностика - Так
• Визначення перешкод - принцип тріангуляції
• Температура зберігання - від -40 С - +90 С
• Робоча температура -30 С - +70 С
• Ступінь захисту датчика - IP67
• Ступінь захисту центрального блоку - IP40
